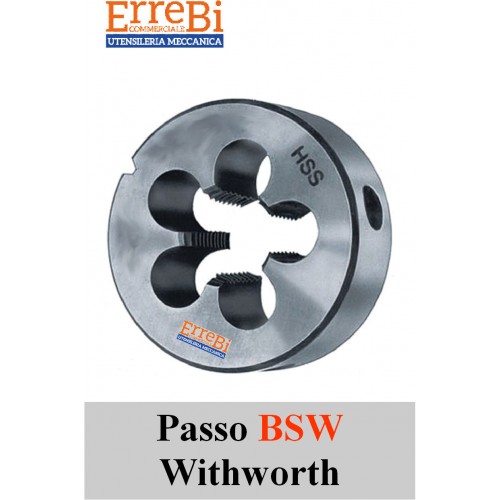

filiera tonda passo WITHWORTH (BSW)
filiera tonda passo WITHWORTH (BSW)
tabella dimensionale passo BSW:
preparazione al filetto passo BSW:
specifiche tecniche filiere tonde:
tabella numero filetti filettature AMERICANE e INGLESI:
0,00€
Imponibile: 0,00€
Imponibile: 0,00€
FILETTATURA WITHWORTH (BSW) conforme DIN 223
Tipo chiuso, completamente rettificate DIN - EN 22568
USO DESTRO
In acciaio SUPER-RAPIDO HSS, imbocco normale, per acciai con R fino a 800 N/mm².
La filettatura Whitworth ha un profilo ideale triangolare molto simile a quello metrico ISO se non che per il diverso angolo al vertice (in questo caso di 55° invece che di 60°). Il profilo nominale è poi identico per vite e madrevite ed è arrotondato sia in cresta sia in fondo con un raccordo di raggio pari a h/6.
Il contatto meccanico delle parti quindi non è solo sui fianchi dei filetti ma anche sulle creste.
Potenzialmente quindi la filettatura è sigillante, in realtà questo non sempre avviene dato che alle creste possono esistere dei giochi o, peggio, delle interferenze, che rischiano di incastrare le due parti.
L'identificazione avviene in unità anglosassoni, ossia in pollici. Per esempio, 1 ½ W indica un diametro nominale di un pollice e mezzo e una filettatura Whitworth; i dati di passo tabellati sono espressi in filetti per pollice.
Un fatto molto importante della filettatura Whitworth normale è spesso la notevole "grossezza" del filetto rispetto al diametro della filettatura; tale condizione pone in evidenza un elevato angolo di elica, e quindi una maggiore possibilità di svitamento accidentale della vite in caso di vibrazioni, tale condizione ha portato a preferire, anche in paesi anglosassoni l'adozione della filettatura metrica.
